活性炭穩(wěn)固紅土的抗壓和抗剪強度

　　土壤的行為和特性顯著影響許多土木工程項目的經(jīng)濟性、安全性和成功。土壤穩(wěn)定和土壤加固在許多工程結(jié)構(gòu)中被廣泛用于提高巖土特性，例如天然土壤的可塑性、耐久性、抗剪強度、密度和滲透性。必須考慮環(huán)境控制的各個方面，包括水污染控制、水資源、圍堵和廢物處理，以及減輕地震和滑坡等自然災(zāi)害對建筑物的影響。因此，穩(wěn)定下墊土對于建立穩(wěn)定的系統(tǒng)至關(guān)重要。本研究使用活性炭和椰殼纖維作為環(huán)保粘合劑來穩(wěn)定紅土。進行了包括無側(cè)限抗壓強度試驗和直接剪切試驗在內(nèi)的實驗，以研究不同百分比活性炭穩(wěn)定土的力學性能。

　　實驗材料和方法

　　本次采用的活性炭是由椰殼作為原料生產(chǎn)的，具有微孔特征和高比表面積，圖1顯示了紅土、活性炭和椰殼纖維的圖像。椰棕纖維具有更高的抗拉強度，更輕，含有更多的半纖維素、纖維素和木質(zhì)素，并且比其他天然纖維具有更慢的降解速度。

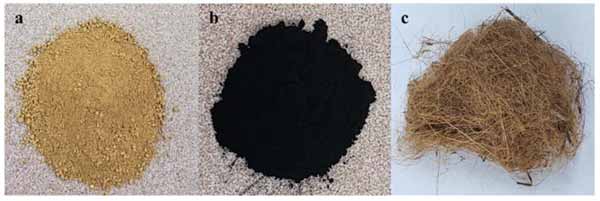

　　圖1：(a)紅土、(b)活性炭和(c)椰殼纖維的圖像。

　　使用無側(cè)限壓縮試驗研究活性炭和椰棕纖維的穩(wěn)定試樣的機械特性。測試按照特定的速率進行，以確定穩(wěn)定土的抗壓強度(qu)。試樣被壓實三層，類似于壓實試驗。圖2顯示了本次調(diào)查中用于UCS測試的機器。

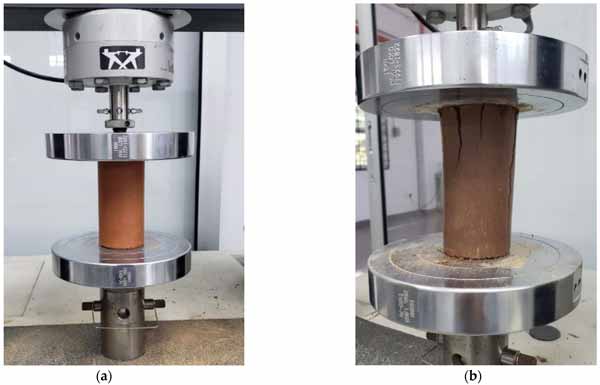

　　圖2：UCS測試(a)壓縮前和(b)壓縮后。

　　無側(cè)限抗壓強度試驗

　　天然土壤、活性炭穩(wěn)固土壤和椰殼纖維穩(wěn)固土壤的應(yīng)力-應(yīng)變曲線如圖3所示。首先，檢查土壤中1%、2%和3%的活性炭含量。然后，對土壤進行了1%、2%、3%的活性炭和0.5%的椰殼纖維測試，因為添加椰殼纖維會使壓實密度降低5%以上，因此會降低土壤強度。如圖3a所示，土壤強度隨著活性炭含量的增加而提高，與之前的研究相似。例如，對于1%、2%和3%活性炭，未經(jīng)處理的UCS值分別為200.87kPa、243.65kPa、306.31kPa和545.40kPa，如圖3所示一個。0.5%椰殼纖維的組合進一步增加了活性炭穩(wěn)固土壤的UCS，如圖3b所示。同樣，還發(fā)現(xiàn)添加活性炭提高了土壤的UCS值。

　　圖3：(a)活性炭試樣和(b)椰殼纖維試樣的UCS結(jié)果。

　　活性炭的高強度取決于土壤孔隙度的減少。膠結(jié)鍵和更致密的織物是UCS值和剪切強度提高的主要原因。圖3b表明，活性炭穩(wěn)定土中的添加纖維將活性炭穩(wěn)定土的脆性行為轉(zhuǎn)變?yōu)槿嵝孕袨椋�同時提高了抗壓強度。活性炭試樣的應(yīng)力-應(yīng)變曲線顯示出快速硬度達到峰值，然后軟化。然而，通過在活性炭試樣中添加0.5%的椰殼纖維，增強試樣顯示出延展性行為�；钚蕴吭嚇又刑砑拥睦w維通過將纖維周圍的顆粒緊密包裹起來作為橋面來增強土壤強度。

　　直接剪切試驗

　　活性炭試樣的剪切強度與剪切應(yīng)變的關(guān)系。峰值剪切強度隨著正應(yīng)力的增加而提高，特別是300kPa正應(yīng)力。此外，添加活性炭增加了峰值剪切強度，并且增強率隨著法向應(yīng)力的增加而增加，如圖4a所示。同樣，添加0.5%的椰殼纖維進一步提高了活性炭穩(wěn)定土的峰值剪切強度，如圖4b所示。雖然在天然紅土中添加活性炭會增加峰值強度，但對于超過2%的活性炭，增加率并不顯著。例如，活性炭穩(wěn)定土的峰值強度分別為2%和3%活性炭的121.8kPa和123.72kPa。總體而言，與本研究的結(jié)果相似。發(fā)現(xiàn)在石灰穩(wěn)定土壤中使用椰殼纖維可進一步提高抗拉強度和抗壓強度。還觀察到，椰殼纖維的加入提高了膨脹土中的兩個剪切參數(shù)。

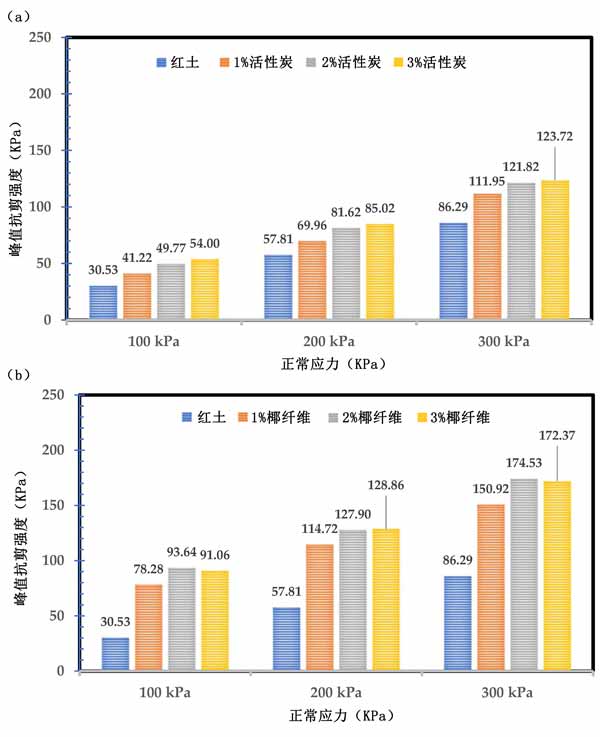

　　圖4：(a)不同百分比的活性炭對不同法向應(yīng)力下剪切強度的影響，(b)活性炭穩(wěn)定土中夾雜纖維對不同法向應(yīng)力下抗剪強度的影響。

　　活性炭穩(wěn)固紅土的抗壓和抗剪強度，研究了一種用于紅土土壤穩(wěn)定的技術(shù)，包括活性炭和椰殼纖維。本研究通過很多方法測試評估了用活性炭和椰殼纖維穩(wěn)定的土壤。根據(jù)測試結(jié)果，發(fā)現(xiàn)未經(jīng)處理的紅土不能用作小流量道路的路面，除非用活性炭和椰殼纖維進行穩(wěn)定�？偟膩碚f，根據(jù)本實驗工作的發(fā)現(xiàn)，得出以下結(jié)論：

　　1、隨著活性炭含量的增加和椰殼纖維的添加，土壤樣品的抗壓強度顯著增強。這種改進是由于纖維、活性炭和土壤之間的有效聯(lián)鎖。

　　2、在活性炭土中添加椰殼纖維可改善力學參數(shù)，例如峰值剪切強度、摩擦角、內(nèi)聚性、柔韌性和剩余強度，這些是建筑工程中的關(guān)鍵參數(shù)。

　　3、椰殼纖維改性試樣的內(nèi)聚力高于未經(jīng)處理的試樣�；钚蕴吭诜�(wěn)定過程中填充微孔和多孔結(jié)構(gòu)。當均勻分散在土壤中時，椰殼纖維可以填補一些空隙并提供互鎖效果。因此，由于增加的內(nèi)聚力和摩擦角，椰殼纖維和活性炭可以顯著提高土壤的剪切強度。因此，這些材料會產(chǎn)生復(fù)雜的土壤混合物，由于過載，地面上的突然破壞會減少。

　　4、活性炭和椰殼纖維的結(jié)果顯示了哪些孔隙被活性炭填充。因此，由于材料的原因，礦物質(zhì)和添加劑之間的反應(yīng)結(jié)合了土壤顆粒，從而提高了內(nèi)聚性、壓縮和剪切強度。

　　5、活性炭的多孔結(jié)構(gòu)和微孔在穩(wěn)定過程中充滿了紅土。因此，活性炭在紅土中的孔徑和孔體積減小。

本文鏈接：http://fygj698.cn/hangye/hy1118.html

查看更多分類請點擊：公司資訊    行業(yè)新聞    媒體報導(dǎo)    百科知識
