活性炭通過(guò)熱處理或?qū)Ω缓�碳的原材料化學(xué)和熱處理的組合產(chǎn)生的。在活性炭生產(chǎn)中使用的典型的生物基原料有椰子殼，泥炭，和木屑或鋸屑等工業(yè)農(nóng)業(yè)廢棄物�；钚蕴康膶傩匀�決于生產(chǎn)的過(guò)程類型。在本期的介紹中，對(duì)比了一步法和兩步法中產(chǎn)生的活性炭的性質(zhì)。通過(guò)物理活化兩種不同的木質(zhì)材料來(lái)生產(chǎn)活性炭，對(duì)比產(chǎn)生的活性炭的特定表面，孔體積和孔徑分布。

　　兩種制造方法的介紹

　　一步法：活性炭的碳化和活化一步制成，原材料經(jīng)過(guò)高溫碳化后，由炭爐中的高溫蒸汽活化直接產(chǎn)出活性炭。

　　兩步法：碳化和活化階段可以以兩種不同的方式進(jìn)行，在兩步法中，碳化和活化階段在時(shí)間上分開(kāi)。在兩階段過(guò)程中，起始材料被碳化，碳被激活后來(lái)變成活性炭，而一階段過(guò)程產(chǎn)生活性炭作為唯一的固體。

　　在本研究中，我們通過(guò)物理激活篩選使用兩種不同方法生產(chǎn)活性炭的效果來(lái)展示結(jié)果。進(jìn)行該研究是為了研究不同方法對(duì)碳性質(zhì)的影響。在活性炭的生產(chǎn)中使用兩種類型的方法。在兩種情況下，使用來(lái)自兩種木質(zhì)材料作為起始材料。在一個(gè)過(guò)程中，原料被碳化，隨后通過(guò)蒸汽活化活化形成的碳。在該過(guò)程中，碳化和活化步驟在時(shí)間和空間上分開(kāi)。在另一個(gè)過(guò)程中，相同的原料被碳化并在同時(shí)的一步序列中活化。從兩個(gè)過(guò)程制備的活性炭在總產(chǎn)率方面進(jìn)行了表征，碳含量，比表面積和孔徑分布。需要證明的是活性炭的孔隙率可能受到工藝順序的影響，而不僅僅受工藝參數(shù)和原料預(yù)處理的影響。

　　活性炭的測(cè)試方法

　　產(chǎn)量計(jì)算：每個(gè)活性炭樣品的產(chǎn)量計(jì)算，產(chǎn)量=碳的質(zhì)量/進(jìn)料的質(zhì)量*100對(duì)于預(yù)碳化樣品，計(jì)算總產(chǎn)率�？偖a(chǎn)率=來(lái)自活化的產(chǎn)率*來(lái)自碳化過(guò)程的產(chǎn)率.根據(jù)碳的生產(chǎn)，碳化產(chǎn)率為30%，以干重計(jì)算。

　　總碳：使用儀器測(cè)量每個(gè)樣品中存在的總碳的百分比。將干燥的活性炭樣品在石英坩堝中稱重，在純氧氣氛中在1100℃下燃燒，并通過(guò)紅外分析儀分析形成的CO 2。通過(guò)從來(lái)自已知質(zhì)量的標(biāo)準(zhǔn)物質(zhì)檸檬酸的校準(zhǔn)曲線讀取分析儀的信號(hào)來(lái)獲得碳含量值。每個(gè)活性炭樣品中的碳總質(zhì)量計(jì)算為最初稱重的質(zhì)量的百分比。使用儀器方法，測(cè)量精度在5%的范圍內(nèi)。

　　表面積和孔徑分布：使用氮作為吸附物，從吸附-解吸等溫線確定比表面積和孔分布。將每種活性炭樣品在低壓和150℃的溫度下脫氣2小時(shí)，以清潔表面并除去任何吸附的氣體。通過(guò)將樣品管浸入液氮中以獲得恒溫條件來(lái)獲得吸附等溫線。以小劑量向樣品中加入氣態(tài)氮，得到所得的等溫線。根據(jù)BET方法從吸附等溫線計(jì)算比表面積和總孔體積，雖然孔徑分布是使用DFT(密度泛函理論)算法計(jì)算的，以假設(shè)狹縫形成的孔。使用儀器設(shè)置，即使可能有較小孔隙的影響，也可以測(cè)量直徑小于1.5nm的微孔。

　　活化和碳化-活化過(guò)程中的產(chǎn)率和總碳含量

　　在一步法中產(chǎn)生的活性炭的比表面積和在兩步法中產(chǎn)生的活性炭的比表面積存在差異。與一步法生產(chǎn)的相比，兩階段生產(chǎn)的所有活性炭的比表面積都較低，差異與所用的活化時(shí)間無(wú)關(guān)，即使較長(zhǎng)的活化時(shí)間通常會(huì)產(chǎn)生較高的比表面積。由BET計(jì)算的活性炭的孔體積沒(méi)有顯著差異，而根據(jù)DFT計(jì)算的孔體積對(duì)于來(lái)自一步法的活性炭略高。與在兩階段工藝中制備的活性炭相比，使用繪圖算法計(jì)算的微孔的孔隙體積在一階段過(guò)程中產(chǎn)生的活性炭較低。

　　對(duì)于在一個(gè)階段過(guò)程中產(chǎn)生的活性炭，外表面積更高。對(duì)于在兩階段工藝中制備的活性炭樣品，外表面積在對(duì)于在一步法制備的樣品，外表面積在較低。這可以表明在兩階段過(guò)程中產(chǎn)生的活性炭的中孔的發(fā)生率更高，而來(lái)自一階段過(guò)程的活性炭具有更多微孔的孔結(jié)構(gòu)。用DFT函數(shù)計(jì)算的孔徑分布和圖1中給出的等溫線的形狀證實(shí)了這一觀察結(jié)果。在沒(méi)有活化的情況下碳化的樣品中的孔隙體積很小，并且它們中的大多數(shù)在微孔區(qū)域中。

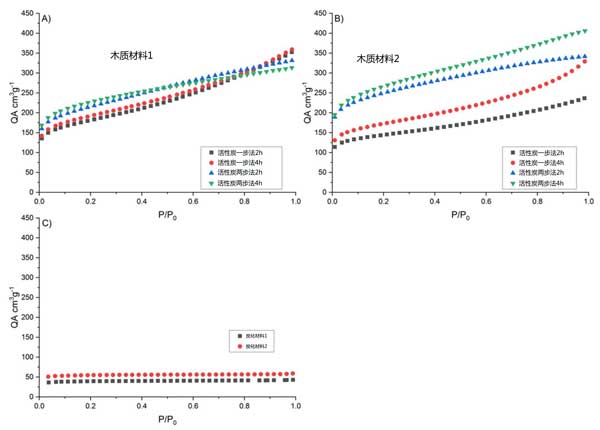

　　圖1：(A、B)兩種木質(zhì)材料的一階段和兩階段活化(C)原材料碳化的吸附等溫線。

　　吸附等溫線對(duì)比

　　碳化起始材料，兩階段和一階段活化兩種原材料的吸附等溫線如圖1A-C所示�；钚蕴壳绑w材料的等溫線(圖1C)都具有低吸附容量。對(duì)于在一步法和兩步法中制備的活性炭，吸附等溫線的形狀似乎存在一些差異(圖1A，B)。在用不同起始材料制備的活性炭之間可以注意到I型和II型形狀等溫線。一步制備的活性炭遵循I型等溫線，表明更多的微孔碳，而兩步活性炭呈現(xiàn)更典型的中孔材料的II型吸附等溫線。原碳顯示I型等溫線，吸附的體積較低。

　　用于活性炭生產(chǎn)中的碳化和活化的原料是關(guān)于成品性質(zhì)的重要因素之一。在本次研究中，進(jìn)行了用于活性炭生產(chǎn)中的兩種不同途徑之間的比較。所給出的結(jié)果為影響活性炭的生產(chǎn)參數(shù)提供了一些新的理解。根據(jù)結(jié)果​​，在工藝產(chǎn)率，比表面積和孔徑分布方面產(chǎn)生活性炭的性質(zhì)存在差異。差異可以與用于活化，直接碳化和活化(一步)或預(yù)碳化成炭化材料并隨后活化(兩步)的原材料相關(guān)。關(guān)于所生產(chǎn)的活性炭中的總碳含量，一步法和兩步法之間沒(méi)有顯著差異，但可以看出原料之間的差異很小。使用兩步法，產(chǎn)率明顯更高。具有較高表面積的活性炭在一步碳活化過(guò)程中產(chǎn)生。通常，與兩階段方法相比，一步法的總孔體積更高。

本文鏈接：http://fygj698.cn/hangye/hy775.html

查看更多分類請(qǐng)點(diǎn)擊：公司資訊    行業(yè)新聞    媒體報(bào)導(dǎo)    百科知識(shí)
